PARALEL PLAKA KAPASİTANS HESAPLAMA

Gelişmiş elektrik ve elektronik mühendisliği uygulamalarında, devre elemanlarının doğru modellenmesi sistem kararlılığı açısından kritik bir öneme sahiptir. Hazırlamış olduğumuz bu dijital modül, fiziksel iki iletken levha arasında oluşan elektriksel yük depolama yeteneğini ölçmek amacıyla tasarlanmıştır. Bu araç yardımıyla, geometrik parametreleri ve yalıtkan katman özelliklerini girdiğiniz sistemlerin elektriksel kapasitesini saniyeler içerisinde elde edebilirsiniz. Güçlü bir altyapıya sahip olan paralel bağlı kondansatör hesaplama algoritmamız, farklı ölçü birimlerini tek bir potada eriterek hata payını sıfıra indirir.

Modern endüstride ve akademik araştırmalarda en çok ihtiyaç duyulan kondansatör seri bağlantı hesaplama ve yalıtkan yüzey analiz süreçleri öncesinde, her bir bileşenin tekil davranışını bilmek gerekir. Bu modül tam olarak bu ihtiyaca cevap vererek, plakaların fiziksel boyutlarının ve aralarındaki boşluğun nihai elektriksel performansa etkisini matematiksel olarak ortaya koyar. Hesaplama işlemini tamamladıktan sonra, sistemin alt kısmında yer alan “Sonucu Paylaş” butonunu kullanarak elde ettiğiniz tüm verileri, grafikleri ve analiz tablolarını anlık olarak görsel bir şablon halinde dijital ortamlarda, raporlarınızda veya iş arkadaşlarınızla hızlıca paylaşabilirsiniz.

Elektriksel donanımların tasarımı ve optimizasyonu süreçlerinde deneysel yöntemler çok fazla zaman ve maliyet gerektirebilir. Bu noktada devreye giren dijital simülasyon araçları ve pratik formüller, mühendislerin en büyük yardımcısıdır. Geliştirdiğimiz bu sistem, özellikle şu operasyonel süreçlerde ve mühendislik aşamalarında yüksek fayda sağlamaktadır:

• Baskılı Devre Kartı (PCB) Tasarımı: Çok katmanlı kartlarda yan yana veya alt alta gelen iletken yolların oluşturduğu parazitik etkilerin ve istemsiz elektrik depolama alanlarının tespit edilmesinde kritik rol oynar.
• Yalıtkan Malzeme Seçimi ve Ar-Ge: Farklı malzemelerin dielektrik geçirgenlik katsayılarının, sistemin genel enerji depolama kapasitesine olan doğrudan etkileri bu araçla hızlıca simüle edilir.
• Kondansatör İmalatı ve Endüstriyel Üretim: İstenen mikrofarad veya pikofarad değerlerine ulaşmak için plakaların ne kadar geniş olması gerektiği ya da katmanlar arası mesafenin ne şekilde ayarlanacağı bu yazılımla optimize edilir.
• Eğitim ve Akademik Çalışmalar: Fizik ve elektrik-elektronik mühendisliği öğrencilerinin, teorik olarak gördükleri elektrostatik yasalarını ve formülleri pratik örneklerle pekiştirmesine olanak tanır.

Yukarıdaki maddelerin yanı sıra, sanayide sıkça karşılaşılan ve reaktif güç yönetimini doğrudan etkileyen kompanzasyon hesaplama formülü nedir sorusuna yanıt ararken de bu temel fizik kurallarından yararlanılır. Tesislerin enerji verimliliğini artırmak amacıyla yapılan reaktif yük dengelemelerinde, doğru bileşenlerin seçilmesi için temel kapasitans parametrelerinin eksiksiz analiz edilmesi şarttır.

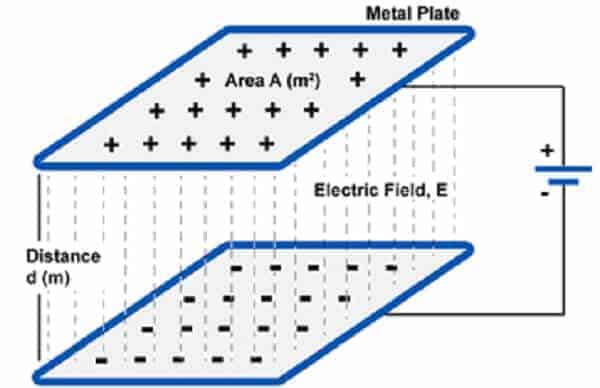

Sistemin arka planında çalışan kararlı yapı, tamamen klasik elektrodinamik ve elektrostatik yasalarına dayanmaktadır. İki paralel iletken levhanın oluşturduğu yapıda elektrik alanı, plakalar arasındaki bölgede doğrusal ve homojen kabul edilir. Bu doğrultuda kullanılan temel algoritmik hesaplama mimarisi, vakumun elektriksel geçirgenlik sabiti ile seçilen malzemenin bağıl geçirgenliğinin çarpımını esas alır.

Hesaplama motorumuzun kullandığı ve fizik literatüründe standart olarak kabul edilen temel matematiksel denklem şu şekildedir: Bu formülde yer alan bileşenlerin teknik açılımları ve birim bazındaki karşılıkları şu şekilde analiz edilmektedir:

• C (Kapasitans): Sistemin elektrik yükü depolama kapasitesini ifade eder ve temel birimi Farad (F) olarak alınır. Modülümüz bunu pF, nF, µF seviyelerine dönüştürür.
• K (Dielektrik Sabiti): Plakalar arasına yerleştirilen yalıtkan malzemenin elektrik alanını ne kadar sönümlediğini gösteren boyutsuz bağıl geçirgenlik katsayısıdır.
• ε₀ (Boşluk Geçirgenliği): Vakumun elektriksel geçirgenlik sabitidir ve sistem tarafından otomatik olarak 8.8541878128 x 10⁻¹² F/m olarak işleme dahil edilir.
• A (Plaka Alanı): İletken levhaların yüzey alanıdır. Gelişmiş dönüştürücümüz sayesinde metrekare dışındaki birimler de otomatik olarak SI birim sistemine uyarlanır.
• d (Ayrılık Mesafesi): İki iletken yüzey arasındaki dikey uzaklığı temsil eder. Mesafe azaldıkça depolanan enerji miktarı ters orantılı olarak yükselir.

Yukarıda belirtilen matematiksel denklemler ve birim çevrim kütüphaneleri, kullanıcı hatasını minimuma indirerek en hassas projelerinizde dahi güvenle kullanabileceğiniz sonuçlar üretilmesini sağlar.

Kullanıcı dostu arayüz tasarımı (UX) ile donatılmış olan modülümüzü en verimli şekilde kullanmak ve doğru sonuçlara ulaşmak için aşağıdaki adımları sırasıyla takip edebilirsiniz:

1. Plaka Alanı Girişi: İlk kutucuğa elinizdeki iletken levhanın yüzey ölçüsünü sayısal olarak yazın. Hemen yanındaki açılır menüden ölçü birimini (mm², cm², m², in², ft²) doğru seçtiğinizden emin olun.
2. Ayrılık Mesafesi Belirleme: İkinci satırda bulunan alana, iki plaka arasındaki yalıtkan tabakanın kalınlığını veya net boşluğu girin. Birim kısmından milimetre, santimetre, metre veya inç seçeneklerinden uygun olanını işaretleyin.
3. Dielektrik Katsayısı Seçimi: Eğer plakalar arasında sadece hava veya vakum varsa bu değeri varsayılan olarak “1” bırakın. Farklı bir yalıtkan malzeme (örneğin mika, cam, seramik, kağıt) kullanıyorsanız, o malzemenin bağıl geçirgenlik katsayısını bu kutucuğa yazın.
4. Hesaplama ve Sıfırlama: Tüm alanları eksiksiz doldurduktan sonra mavi renkli “Hesapla” butonuna tıklayarak sonuçları anında görüntüleyin. Yeni bir analiz yapmak isterseniz “Temizle” butonu yardımıyla tüm form elemanlarını tek tıkla sıfırlayabilirsiniz.

Bu bölümde, kullanıcılarımızın arama motorlarında sıklıkla araştırdığı teknik konulara, sektörel standartlara ve merak edilen detaylara kapsamlı yanıtlar verdik:

Kapasitör nasıl hesaplanır?
Kapasitör hesaplaması, cihazın fiziksel yapısına veya devredeki konumuna göre iki farklı yöntemle gerçekleştirilir. Fiziksel yapısına göre hesaplama yapılırken levhaların yüzey alanı, aralarındaki mesafe ve aradaki malzemenin dielektrik katsayısı kullanılır. Elektriksel devre analizlerinde ise kapasitörün uçları arasındaki gerilim (V) ve üzerinde biriken toplam elektrik yükü (Q) temel alınarak C = Q / V formülü üzerinden işlem gerçekleştirilir. Dijital modülümüz fiziksel geometrik parametreleri baz alarak en doğru matematiksel modellemeyi yapmaktadır.

İki kondansatör paralel bağlanırsa ne olur?
İki veya daha fazla kondansatör bir devreye paralel olarak bağlandığında, sistemin toplam eşdeğer kapasitans değeri artar. Paralel bağlantıda her bir kondansatörün üzerindeki gerilim düşümü birbirine eşit olurken, toplam yük miktarı her bir elemanın kapasitesi oranında paylaşılır. Matematiksel olarak toplam kapasite, paralel bağlı tüm kondansatörlerin tekil değerlerinin doğrudan toplanmasıyla (C_toplam = C1 + C2 + … + Cn) bulunur. Bu durum, daha yüksek elektrik depolama alanına ihtiyaç duyulan devre tasarımlarında sıklıkla uygulanan bir yöntemdir.

Kondansatör hesabı nasıl yapılır?
Kondansatör hesabı yapılırken öncelikle sistemin seri mi yoksa paralel mi bağlı olduğu tespit edilmelidir. Paralel bağlantılarda tüm kapasite değerleri doğrudan toplanırken, seri bağlı sistemlerde durum tam tersidir ve elemanların terslerinin toplamının tersi alınır. Tekil bir elemanın kendi iç yapısal hesabı için ise yüzey alanı ile yalıtkanlık katsayısı çarpılarak plakalar arası dikey mesafeye bölünür. Tüm bu karmaşık birim dönüşümleri ve üslü sayı işlemlerini hatasız yürütmek adına web sitemizdeki gibi kararlı kondansatör hesaplama tablosu ve dijital araçlardan yararlanmak en sağlıklı çözümdür.

Kompanzasyon hesaplama formülü nedir?
Endüstriyel tesislerde reaktif güç yükünü dengelemek ve şebekeden çekilen endüktif gücü sıfırlamak adına yapılan işleme kompanzasyon denir. İhtiyaç duyulan kondansatör gücünü (KVAR cinsinden) bulmak için kullanılan temel formül Q_c = P * (tan(φ1) – tan(φ2)) şeklindedir. Burada P tesisin aktif gücünü (kW), tan(φ1) kompanzasyon öncesi mevcut güç faktörünü, tan(φ2) ise ulaşılması hedeflenen ideal güç faktörünü temsil eder. Bu hesaplama neticesinde sisteme entegre edilecek olan kondansatör bankalarının toplam gücü belirlenmiş olur.

Paralel bağlantı nasıl hesaplanır?
Elektrik devrelerinde paralel direnç hesaplama ile paralel kondansatör hesaplaması birbirinin tam tersi mantıkla çalışır. Paralel bağlı dirençlerde eşdeğer değer azalırken ve 1/R_eş = 1/R1 + 1/R2 formülü uygulanırken; kondansatörlerin paralel bağlanması durumunda devrenin toplam yük tutma yeteneği genişler ve değerler direkt toplanır. Sektörde mühendislerin sıkça karşılaştığı bobin eşdeğer hesaplama süreçleri de dirençler ile aynı mantığa sahipken, kondansatör grubu bu yapılardan ayrışarak doğrusal toplama avantajı sunar. Bu konudaki akademik kuralları tam olarak kavramak için kondansatör seri ve paralel bağlanması soruları incelenerek pratik yapılabilir.

Kapasitör ile kondansatör aynı şey mi?
Evet, kapasitör ile kondansatör tamamen aynı devre elemanını ifade eden iki farklı terimdir. Türkçe teknik literatürde ve sanayi dilinde genellikle Fransızca kökenli olan “kondansatör” kelimesi yoğun olarak tercih edilmektedir. İngilizce ve uluslararası akademik kaynaklarda ise elektrik yükü depolama yeteneği anlamına gelen “capacity” kelimesinden türetilmiş olan “capacitor” (kapasitör) terimi kullanılır. İşlevsel, yapısal ve teorik olarak aralarında hiçbir fark bulunmamaktadır; her ikisi de elektrik enerjisini elektrostatik alan olarak depolayan iki uçlu pasif bir elektronik bileşendir.

* Web sitemizde yer alan bu paralel plaka kapasitans hesaplama modülü tarafından üretilen tüm veriler ve değerler tahmini sonuçlar sunmaktadır ve kesinlikle resmi veri veya bağlayıcı kaynak yerine geçmez.
* Gerçek endüstriyel uygulamalarda, yüksek gerilim hatlarında veya ticari üretim süreçlerinde kenar etkileri, sızıntı akımları ve ortam sıcaklığı gibi çevresel faktörler nihai kapasiteyi değiştirebilir.
* Herhangi bir fiziksel imalat, akademik tez veya ticari proje uygulamasına geçmeden önce kesinlikle alanında uzman bir elektrik-elektronik mühendisi veya tasarım danışmanından profesyonel onay almanız gerekmektedir.
* Sistem üzerinde yapılan hesaplamalardan doğabilecek teorik veya pratik uygulama hatalarından platformumuz sorumlu tutulamaz.
