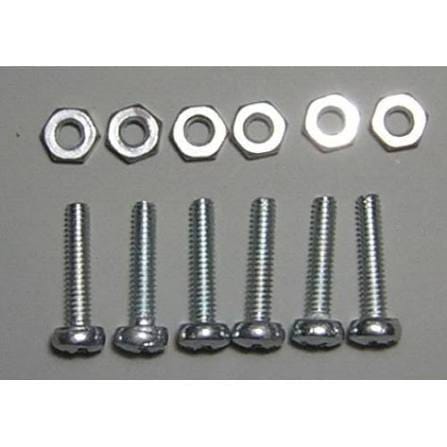

Cıvata Çemberi Hesaplama Sistemi Ne İşe Yarar?
Endüstriyel imalat, makine tasarımı, flanş üretimi ve CNC frezeleme işlemlerinde deliklerin hassas bir dairesel hat üzerine yerleştirilmesi kritik bir öneme sahiptir. Gelişmiş cıvata çemberi hesaplama sistemimiz, mühendislerin, teknisyenlerin ve imalat profesyonellerinin iş parçaları üzerinde açılacak deliklerin konumlarını kusursuz bir şekilde tespit etmesini sağlar. Geleneksel yöntemlerle manuel geometrik çizimler yapmak veya karmaşık trigonometrik tablolarla vakit kaybetmek yerine, bu dijital cıvata dairesi koordinat belirleme aracı sayesinde saniyeler içinde hatasız sonuçlara ulaşabilirsiniz. İmalat aşamasında oluşabilecek eksen kaymalarını, hatalı delik delme işlemlerini ve malzeme israflarını tamamen engelleyen bu modül, üretim kalitenizi ve iş akışı verimliliğinizi en üst seviyeye taşır.
Sistemimiz üzerinde gerçekleştirdiğiniz tüm hassas mühendislik analizlerinin ardından, sonuç panelinde yer alan entegre paylaşım mekanizmalarını kullanabilirsiniz. Hesaplama çıktılarının hemen altında bulunan sonucu paylaş butonuna basarak, elde ettiğiniz verileri, koordinat dizilimlerini ve delik konum şemalarını direkt olarak görsel bir grafik şeklinde, teknik çizim raporlarında, atölye iş emirlerinde veya çalışma arkadaşlarınızla dilediğiniz her yerde anlık olarak paylaşabilirsiniz. Bu fonksiyon, üretim ekipleri arasındaki koordinasyonu hızlandırırken hata payını minimuma indirir.
Sistemimiz üzerinde gerçekleştirdiğiniz tüm hassas mühendislik analizlerinin ardından, sonuç panelinde yer alan entegre paylaşım mekanizmalarını kullanabilirsiniz. Hesaplama çıktılarının hemen altında bulunan sonucu paylaş butonuna basarak, elde ettiğiniz verileri, koordinat dizilimlerini ve delik konum şemalarını direkt olarak görsel bir grafik şeklinde, teknik çizim raporlarında, atölye iş emirlerinde veya çalışma arkadaşlarınızla dilediğiniz her yerde anlık olarak paylaşabilirsiniz. Bu fonksiyon, üretim ekipleri arasındaki koordinasyonu hızlandırırken hata payını minimuma indirir.
MATEMATİKSEL DENKLEMLER VE TEKNİK ANALİZ
Arka planda çalışan sistem, geometrik matris dönüşümlerini ve trigonometrik fonksiyonları esas alan güçlü bir algoritmik hesaplama yapısına sahiptir. Merkez koordinatları belirlenmiş bir Kartezyen düzlem üzerinde, cıvata dairesinin yarıçapı ve deliklerin birbirine olan açısal mesafeleri kullanılarak her bir noktanın X ve Y eksenindeki izdüşümleri milimetrik olarak çıkarılır. Bu mühendislik yaklaşımı, dairesel dağılımın kusursuz bir simetriyle sonuçlanmasını garantiler.
Sistemin delikler arasındaki eşit bölümlendirmeyi sağlamak ve koordinat matrisini oluşturmak için kullandığı temel matematiksel denklemler şu şekildedir:
Sistemin delikler arasındaki eşit bölümlendirmeyi sağlamak ve koordinat matrisini oluşturmak için kullandığı temel matematiksel denklemler şu şekildedir:
Delikler Arasındaki Açı (B) = 360 / n
X_i = x_c + R * cos(A + i * B)
Y_i = y_c + R * sin(A + i * B)
Yukarıdaki formüllerde ifade edilen “n” toplam delik sayısını, “A” başlangıç referans açısını, “R” cıvata dairesi yarıçapını ve “i” ise sırasıyla hesaplanan deliğin indeks numarasını temsil etmektedir. Sistemimiz bu denklemler ışığında trigonometrik radyan dönüşümlerini otomatik tamamlayarak maliyet optimizasyonu hedeflerinize katkı sunar, hatalı delme operasyonlarından kaynaklanan işçilik ve malzeme kayıplarını kalıcı olarak ortadan kaldırır.X_i = x_c + R * cos(A + i * B)
Y_i = y_c + R * sin(A + i * B)
HESAPLAMA PARAMETRELERİ VE REHBER
Modülün imalat süreçlerinizde doğru sonuçlar üretebilmesi için giriş alanlarının (input) eksiksiz ve teknik verilere uygun şekilde doldurulması gerekmektedir. Aşağıdaki rehber adımlarını takip ederek parametre tanımlamalarını kolayca gerçekleştirebilirsiniz:
* Delik sayısı (n): İş parçası veya flanş üzerinde dairesel hat boyunca açılması planlanan toplam delik miktarıdır. Bu alan pozitif bir tam sayı olmalıdır.
* Birinci deliğin açısı (A) (°): İlk deliğin Kartezyen koordinat sistemindeki pozitif X ekseniyle yaptığı başlangıç açısını derece cinsinden ifade eder. Dağılımın yönünü belirler.
* Merkezden uzaklık (x_c) (mm): Cıvata dairesinin oluşturulacağı ana merkezin orijin noktasına göre X eksenindeki (yatay) kayma veya konum değeridir.
* Merkezden uzaklık (y_c) (mm): Cıvata dairesinin oluşturulacağı ana merkezin orijin noktasına göre Y eksenindeki (dikey) kayma veya konum değeridir.
* Cıvata dairesinin yarıçapı (R) (mm): Tüm deliklerin merkezlerinin üzerinde konumlandığı hayali cıvata çemberinin merkezden olan uç mesafesidir. Hesaplamanın hacmini doğrudan belirleyen ana ölçüdür.
* Delik sayısı (n): İş parçası veya flanş üzerinde dairesel hat boyunca açılması planlanan toplam delik miktarıdır. Bu alan pozitif bir tam sayı olmalıdır.
* Birinci deliğin açısı (A) (°): İlk deliğin Kartezyen koordinat sistemindeki pozitif X ekseniyle yaptığı başlangıç açısını derece cinsinden ifade eder. Dağılımın yönünü belirler.
* Merkezden uzaklık (x_c) (mm): Cıvata dairesinin oluşturulacağı ana merkezin orijin noktasına göre X eksenindeki (yatay) kayma veya konum değeridir.
* Merkezden uzaklık (y_c) (mm): Cıvata dairesinin oluşturulacağı ana merkezin orijin noktasına göre Y eksenindeki (dikey) kayma veya konum değeridir.
* Cıvata dairesinin yarıçapı (R) (mm): Tüm deliklerin merkezlerinin üzerinde konumlandığı hayali cıvata çemberinin merkezden olan uç mesafesidir. Hesaplamanın hacmini doğrudan belirleyen ana ölçüdür.
TEKNİK SORULAR VE ÇÖZÜMLER
8.8 kalite cıvatanın özellikleri nelerdir?
Endüstriyel bağlantı elemanları sektöründe sıklıkla kullanılan 8.8 kalite cıvatalar, yüksek mukavemetli çelik sınıflarını temsil eder. Bu tanımda yer alan ilk rakam olan 8, malzemenin nominal çekme dayanımının 800 N/mm² olduğunu gösterir. İkinci rakam olan 8 ise, cıvatanın akma noktasının çekme dayanımına olan oranını (%80) ifade eder; yani akma dayanımı 640 N/mm² seviyesindedir. Orta karbonlu çeliklerin ısıl işlem (su verme ve temperleme) görmesiyle üretilen bu yüksek mukavemetli bağlantı elemanları, otomotiv, makine imalatı ve çelik konstrüksiyon yapılar gibi orta ve yüksek yük altındaki mekanik tasarımlarda güvenle tercih edilir.
Vida ve cıvatanın farkı nedir?
Mekanik montaj işlemlerinde sıkça birbirine karıştırılan vida ve cıvata terimleri, temel işlevsellik ve montaj şekli bakımından ayrışır. Cıvata, genellikle somun kullanılarak veya doğrudan diş açılmış kör deliklere sıkılarak iki veya daha fazla parçayı birleştiren, gövdesi silindirik ve başı altı köşe veya alyen formundaki bağlantı elemanıdır. Genellikle içinden geçtiği parçalara kendisi diş açmaz. Vida ise, genellikle daha ince gövdeli, sivri veya düz uçlu olup, montaj yapılacağı ahşap, plastik veya sac gibi malzemelerin içine doğrudan vidalanarak kendi dişini kendisi açabilen ya da hazır dişli deliklere somunsuz takılan elemanlardır. Cıvatalar yüksek kesme ve çekme kuvvetlerine dayanacak şekilde tasarlanırken, vidalar daha hafif sabitleme işlerinde kullanılır.
Cıvata ölçü standartları nelerdir?
Dünya genelinde imalat uyumluluğunu sağlamak amacıyla cıvatalar belirli normlara göre üretilir. En yaygın kullanılan cıvata ölçü standartları, Avrupa ve Türkiye’de kabul gören metrik sistem (ISO/DIN) ile Amerika kıtasında yaygın olan inç bazlı (ANSI/ASME) standartlarıdır. Örneğin, DIN 933 tam diş altıköşe başlı cıvataları, DIN 912 ise silindirik başlı alyen cıvataları tanımlar. Bu standartlar; diş adımını, vida çapını, tolerans limitlerini, baş ölçülerini ve mekanik dayanım sınıflarını uluslararası düzeyde garanti altına alarak küresel sanayi tedarik zincirinin hatasız işlemesini sağlar.
Metrik 6 cıvata ne demek?
Teknik dilde M6 cıvata olarak ifade edilen Metrik 6 terimi, cıvatanın diş üstü dış çapının nominal olarak 6 milimetre olduğunu belirtir. Buradaki “M” harfi, cıvatanın uluslararası ISO metrik diş standardına uygun olarak üretildiğini gösterir. Standart (normal adım) bir M6 cıvatanın diş adımı (hatvesi) 1 mm’dir; yani cıvata tam bir tur döndürüldüğünde eksenel doğrultuda 1 mm ilerler. İmalat sektöründe küçük ve orta ölçekli sabitleme elemanı olarak geniş bir kullanım alanına sahiptir.
Cıvata ölçüleri nasıl okunur?
Bir cıvatanın teknik tanımlaması ve etiket okunması, imalat hatası yapmamak adına standart bir dizilim içerir. Genel okuma formatı “M[Çap] x [Boy] – [Kalite]” şeklindedir. Örneğin; M10 x 50 – 10.9 şeklinde bir ibare görüldüğünde şu teknik veriler anlaşılır: Cıvata metrik ölçü sistemindedir (M), nominal diş dış çapı 10 mm’dir, cıvatanın kafa hariç gövde boyu 50 mm uzunluğundadır ve mekanik mukavemet kalitesi 10.9 sınıfındadır. Diş adımı standart dışı (ince diş) ise bu bilgi de çapın yanına “M10x1.25” şeklinde eklenir.
Cıvata üzerindeki 10.9 ne demek?
Cıvataların baş kısmında kabartma veya lazer baskı ile yer alan 10.9 ibaresi, bağlantı elemanının mekanik alaşım sınıfını ve yük taşıma kapasitesini belirten bir mukavemet sınıfı kodu olarak adlandırılır. Bu koda göre; cıvatanın nominal çekme dayanımı 1000 N/mm² değerindedir (10 x 100). Noktadan sonra gelen 9 rakamı ise, malzemenin akma sınırının, çekme dayanımının %90’ına eşit olduğunu gösterir. Bu durumda cıvatanın akma dayanımı 900 N/mm² olarak hesaplanır. Ağır sanayide, yüksek tork gerektiren çelik köprü tasarımlarında, vinçlerde ve ağır iş makinelerinde güvenli bağlantı kurmak amacıyla özellikle bu yüksek dayanımlı çelik kaliteleri tercih edilir.
Endüstriyel bağlantı elemanları sektöründe sıklıkla kullanılan 8.8 kalite cıvatalar, yüksek mukavemetli çelik sınıflarını temsil eder. Bu tanımda yer alan ilk rakam olan 8, malzemenin nominal çekme dayanımının 800 N/mm² olduğunu gösterir. İkinci rakam olan 8 ise, cıvatanın akma noktasının çekme dayanımına olan oranını (%80) ifade eder; yani akma dayanımı 640 N/mm² seviyesindedir. Orta karbonlu çeliklerin ısıl işlem (su verme ve temperleme) görmesiyle üretilen bu yüksek mukavemetli bağlantı elemanları, otomotiv, makine imalatı ve çelik konstrüksiyon yapılar gibi orta ve yüksek yük altındaki mekanik tasarımlarda güvenle tercih edilir.
Vida ve cıvatanın farkı nedir?
Mekanik montaj işlemlerinde sıkça birbirine karıştırılan vida ve cıvata terimleri, temel işlevsellik ve montaj şekli bakımından ayrışır. Cıvata, genellikle somun kullanılarak veya doğrudan diş açılmış kör deliklere sıkılarak iki veya daha fazla parçayı birleştiren, gövdesi silindirik ve başı altı köşe veya alyen formundaki bağlantı elemanıdır. Genellikle içinden geçtiği parçalara kendisi diş açmaz. Vida ise, genellikle daha ince gövdeli, sivri veya düz uçlu olup, montaj yapılacağı ahşap, plastik veya sac gibi malzemelerin içine doğrudan vidalanarak kendi dişini kendisi açabilen ya da hazır dişli deliklere somunsuz takılan elemanlardır. Cıvatalar yüksek kesme ve çekme kuvvetlerine dayanacak şekilde tasarlanırken, vidalar daha hafif sabitleme işlerinde kullanılır.
Cıvata ölçü standartları nelerdir?
Dünya genelinde imalat uyumluluğunu sağlamak amacıyla cıvatalar belirli normlara göre üretilir. En yaygın kullanılan cıvata ölçü standartları, Avrupa ve Türkiye’de kabul gören metrik sistem (ISO/DIN) ile Amerika kıtasında yaygın olan inç bazlı (ANSI/ASME) standartlarıdır. Örneğin, DIN 933 tam diş altıköşe başlı cıvataları, DIN 912 ise silindirik başlı alyen cıvataları tanımlar. Bu standartlar; diş adımını, vida çapını, tolerans limitlerini, baş ölçülerini ve mekanik dayanım sınıflarını uluslararası düzeyde garanti altına alarak küresel sanayi tedarik zincirinin hatasız işlemesini sağlar.
Metrik 6 cıvata ne demek?
Teknik dilde M6 cıvata olarak ifade edilen Metrik 6 terimi, cıvatanın diş üstü dış çapının nominal olarak 6 milimetre olduğunu belirtir. Buradaki “M” harfi, cıvatanın uluslararası ISO metrik diş standardına uygun olarak üretildiğini gösterir. Standart (normal adım) bir M6 cıvatanın diş adımı (hatvesi) 1 mm’dir; yani cıvata tam bir tur döndürüldüğünde eksenel doğrultuda 1 mm ilerler. İmalat sektöründe küçük ve orta ölçekli sabitleme elemanı olarak geniş bir kullanım alanına sahiptir.
Cıvata ölçüleri nasıl okunur?
Bir cıvatanın teknik tanımlaması ve etiket okunması, imalat hatası yapmamak adına standart bir dizilim içerir. Genel okuma formatı “M[Çap] x [Boy] – [Kalite]” şeklindedir. Örneğin; M10 x 50 – 10.9 şeklinde bir ibare görüldüğünde şu teknik veriler anlaşılır: Cıvata metrik ölçü sistemindedir (M), nominal diş dış çapı 10 mm’dir, cıvatanın kafa hariç gövde boyu 50 mm uzunluğundadır ve mekanik mukavemet kalitesi 10.9 sınıfındadır. Diş adımı standart dışı (ince diş) ise bu bilgi de çapın yanına “M10x1.25” şeklinde eklenir.
Cıvata üzerindeki 10.9 ne demek?
Cıvataların baş kısmında kabartma veya lazer baskı ile yer alan 10.9 ibaresi, bağlantı elemanının mekanik alaşım sınıfını ve yük taşıma kapasitesini belirten bir mukavemet sınıfı kodu olarak adlandırılır. Bu koda göre; cıvatanın nominal çekme dayanımı 1000 N/mm² değerindedir (10 x 100). Noktadan sonra gelen 9 rakamı ise, malzemenin akma sınırının, çekme dayanımının %90’ına eşit olduğunu gösterir. Bu durumda cıvatanın akma dayanımı 900 N/mm² olarak hesaplanır. Ağır sanayide, yüksek tork gerektiren çelik köprü tasarımlarında, vinçlerde ve ağır iş makinelerinde güvenli bağlantı kurmak amacıyla özellikle bu yüksek dayanımlı çelik kaliteleri tercih edilir.
SORUMLULUK REDDİ VE BİLGİLENDİRME
* Cıvata çemberi hesaplama modülü tarafından üretilen tüm geometrik veriler ve koordinat dizilimleri tahmini sonuçlar içermekte olup, nihai üretim süreçleri öncesinde ön bilgilendirme amaçlıdır. Verilen çıktılar yasal veya resmi bir bağlayıcılık taşımamaktadır ve resmi veri yerine geçmez.
* CNC programlama, kalıp imalatı, flanş üretimi ve montaj hatlarında gerçekleştireceğiniz ticari veya endüstriyel işlemlerinizden önce mekanik tasarım verilerini mutlaka alanında yetkin bir uzman görüşü, makine mühendisi veya teknik ressam onayı ile doğrulamalısınız.
* Dijital sistem verileri ve imalat toleransları; tezgah hassasiyetine, malzeme cinsine, kesici takım özelliklerine ve ortam sıcaklığı gibi piyasa koşullarına bağlı olarak değişkenlik gösterebilir. Kullanımdan kaynaklı imalat hatalarından platformumuz sorumlu tutulamaz.
* CNC programlama, kalıp imalatı, flanş üretimi ve montaj hatlarında gerçekleştireceğiniz ticari veya endüstriyel işlemlerinizden önce mekanik tasarım verilerini mutlaka alanında yetkin bir uzman görüşü, makine mühendisi veya teknik ressam onayı ile doğrulamalısınız.
* Dijital sistem verileri ve imalat toleransları; tezgah hassasiyetine, malzeme cinsine, kesici takım özelliklerine ve ortam sıcaklığı gibi piyasa koşullarına bağlı olarak değişkenlik gösterebilir. Kullanımdan kaynaklı imalat hatalarından platformumuz sorumlu tutulamaz.
