GERİLİM BÖLÜCÜ HESAPLAMA

Elektronik devre tasarımında ve analog sinyal işlemede en sık karşılaşılan gereksinimlerden biri, yüksek bir gerilim seviyesini daha düşük ve güvenli bir seviyeye indirmektir. Online gerilim bölücü hesaplama aracımız; kaynak voltajı ile seri bağlı dirençler arasındaki matematiksel ilişkiyi anında analiz ederek, devre çıktısını ve elektriksel parametreleri hatasız bir şekilde elde etmenizi sağlar. Bu araç sayesinde karmaşık ikincil Ohm kanunu denklemleriyle vakit kaybetmeden projeniz için en uygun direnç değerleri seçimini yapabilir ve voltaj düşümü analizlerini saniyeler içinde tamamlayabilirsiniz.

Hesaplama modülümüz sadece çıkış gerilimi (Vout) değerini sunmakla kalmaz; devrenin çekmiş olduğu döngü akımı, sistemdeki toplam direnç ve devre üzerinde ısıya dönüşerek kaybolan harcanan toplam güç değerlerini de eksiksiz sunar. Üstelik modülümüzün sunduğu görsel destek ve akıllı arayüz sayesinde elde ettiğiniz sonuçları görsel bir grafik formatında kolayca kaydedebilir, sonucu paylaş butonuna basarak çalışma arkadaşlarınızla veya projenizin teknik dokümantasyon alanında doğrudan paylaşabilirsiniz.

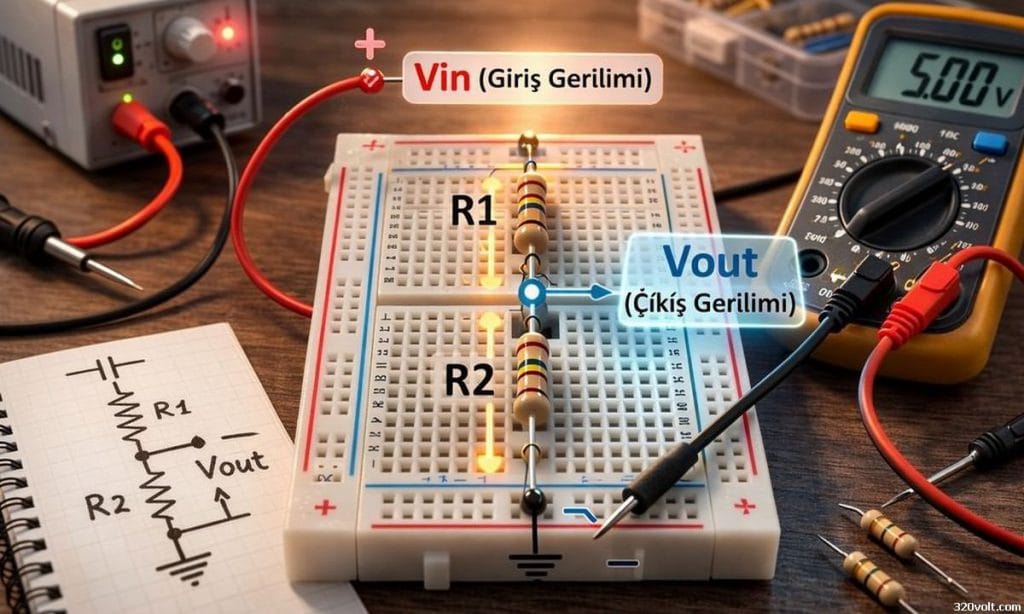

Bir potansiyel bölücü Devre, ideal şartlarda bir doğru akım veya alternatif akım kaynağına seri olarak bağlanan iki direnç elemanından oluşur. Bu sistemdeki gerilim düşümü, dirençlerin büyüklüğü ile orantılı olarak gerçekleşir. Sistemde kullanılan temel elektronik formüller şu şekildedir: Bu ana denklemin yanı sıra devrenin çalışma verimliliğini ve termal kararlılığını ölçmek için devre analizi kapsamında şu ek hesaplamalar yürütülür:

* Eşdeğer Direnç: R_toplam = R1 + R2
* Akım Hesabı: I_döngü = Vin / R_toplam
* Toplam Güç Tüketimi: P_toplam = Vin * I_döngü

Yukarıdaki matematiksel denklemler ışığında modülümüz, girilen parametreleri mikrosaniyeler içinde işleyerek hassas veriler üretir. Özellikle mikrodenetleyici pinlerine bağlanan hassas Sensör devrelerinde voltaj düşürme işlemi yapılırken doğru güç dağılımı ve akım sınırlaması hayati önem taşır.

Sitemizde yer alan bu pratik hesaplama modülü, mühendislik projelerinden hobi elektroniğine kadar geniş bir yelpazede yüksek fayda sağlar:

* Analog-Dijital Dönüştürücü (ADC) Girişleri: Arduino, Raspberry Pi veya STM32 gibi mikrodenetleyicilerin 3.3V veya 5V seviyesindeki maksimum giriş limitlerini korumak amacıyla yüksek DC gerilim sinyallerini güvenli aralığa getirmede,
* Sinyal Seviye Kaydırma (Level Shifting): Farklı çalışma voltajına sahip entegreler arasında mantıksal seviye uyumu sağlamada,
* Sensör Ölçüm Devreleri: LDR (ışık sensörü), NTC/PTC (sıcaklık sensörleri) gibi direnç değişimli elemanların voltaj değişimini okumada,
* Referans Gerilimi Oluşturma: Karşılaştırıcı (Comparator) veya Op-Amp devreleri için sabit referans voltajı hattı kurmada son derece faydalıdır.

Hesaplama modülünü kullanırken izlemeniz gereken adımlar son derece basittir:

1. Giriş Gerilimi Vin (V): Devrenize güç sağlayan kaynağın ana voltaj değerini Volt cinsinden ilk kutucuğa yazın.
2. Direnç R1 (Ω): Güç kaynağının pozitif kutbuna bağlı olan ilk direnç değerini Ohm cinsinden girin.
3. Direnç R2 (Ω): Toprak (GND) hattına bağlı olan ve üzerinden çıkış aldığınız ikinci direnç değerini Ohm cinsinden girin.
4. Hesapla Butonu: Parametreleri girdikten sonra mavi renkli Hesapla butonuna basarak hesaplama sonuçları panelini aktif edin.
5. Temizle Butonu: Farklı bir senaryo denemek istediğinizde gri renkli Temizle butonuna basarak tüm verileri sıfırlayın.

Gerilim bölücü formülü nedir?
En temel gerilim bölücü formülü Vout = Vin * (R2 / (R1 + R2)) şeklindedir. Burada Vin giriş voltajını, R1 ilk direnci, R2 ise sinyalin alındığı ikinci direnci temsil eder.

Gerilim bölücü ne demek?
Gerilim bölücü, yüksek bir elektrik potansiyelini iki veya daha fazla seri direnç kullanarak hedeflenen daha küçük bir voltaj değerine düşürmeye yarayan en temel pasif devre yapılandırmasıdır.

Gerilim nasıl hesaplanır?
Bir devrede gerilim, temel Ohm kanunu prensibi olan V = I * R eşitliğiyle veya akım bilinmiyorsa voltaj kaynağının dirençler arasındaki oranına göre hesaplanır.

3 fazlı gerilim düşümü formülü nedir?
Endüstriyel AC sistemlerde 3 fazlı gerilim düşümü hesabı şu formülle yapılır: e = % % (100 * K * L * P) / (S * U^2) veya iletken direncine bağlı olarak e = √3 * I * L * (R*cosφ + X*sinφ) denklemiyle iletken hat üzerindeki güç kaybı hesaplanır.

Gerilim ve volt aynı mı?
Gerilim, iki nokta arasındaki elektriksel potansiyel farkını ifade eden fiziksel büyüklüğün adıdır. Volt (V) ise bu gerilim büyüklüğünün uluslararası (SI) birim sistemindeki ölçü birimidir.

Kapasitif gerilim bölücü nedir?
Dirençler yerine kondansatörlerin kullanıldığı kapasitif gerilim bölücü, özellikle yüksek frekanslı AC devrelerde veya yüksek gerilim ölçümlerinde doğru akım bloklaması yaparak voltajı bölmeye yarayan devre elemanıdır.

Gerilim nasıl ölçülür?
Gerilim, devreye daima paralel bağlanan bir Voltmetre veya dijital multimetre yardımıyla, ölçüm yapılmak istenen iki nokta arasına problar temas ettirilerek ölçülür.

1 ohm neye eşittir?
1 Ohm (Ω), üzerinden 1 Amperlik doğru akım geçerken iki ucu arasında 1 Volt iletkenlik potansiyel farkı oluşturan iletkenin gösterdiği elektriksel direnç değerine eşittir.

V = I * R formülü nedir?
Bu denklem elektroniğin temeli olan Ohm Kanunudur. V gerilimi (Volt), I akımı (Amper) ve R direnci (Ohm) temsil eder. Devredeki voltaj, akım ve direnç arasındaki ilişkiyi tanımlar.

* Sitemizde yer alan gerilim bölücü hesaplama modülü tarafından sunulan veriler teorik ve simülasyon amaçlı tahmini sonuçlar içermektedir.
* Gerçek devre uygulamalarında tolerans değerleri, sıcaklık katsayısı ve yük direnci etkisi sebebiyle sapmalar oluşabileceğinden bu hesaplamalar resmi veri yerine geçmez.
* Kritik veya yüksek güçlü endüstriyel projelerinizde uygulama yapmadan önce mutlaka bir elektronik mühendisi veya alanında yetkili bir uzmandan teknik onay alınız.
