SOUDERS-BROWN DENKLEM HESAPLAMA

Souders-Brown denklemi hesaplama aracı, kimya mühendisliği, petrol rafinasyonu, gaz işleme tesisleri ve endüstriyel proses tasarımında hayati bir rol oynayan gaz sıvı ayırıcı kolonu boyutlandırma işlemlerini dijital ortama taşıyan profesyonel bir simülasyon ve analiz modülüdür. Ayırıcı kaplarda (separator) sıvının buhar fazı tarafından yukarı taşınmasını engellemek ve maksimum faz ayrışması verimi elde etmek amacıyla geliştirilen bu sistem, tesislerin güvenli çalışma sınırlarını milimetrik hassasiyetle belirlemenize olanak tanır.

Sitemizde yer alan modül sayesinde, karmaşık el hesaplamalarına veya hata riski yüksek manuel tablolara ihtiyaç duymadan maksimum izin verilen buhar hızı ve dolgulu kolonlarda kritik öneme sahip olan gerçek gözenek içi buhar hızı değerlerini anında elde edebilirsiniz. Ayrıca hesaplama sonuçlarınızı tamamladıktan sonra, ekranda beliren “Sonucu Paylaş” butonuna tıklayarak elde ettiğiniz tüm analiz çıktılarını tek bir tıkla görsel grafik formatına dönüştürebilir, sosyal medya platformlarında, mühendislik raporlarında veya ekip çalışma alanlarınızda doğrudan paylaşabilirsiniz. Bu pratik özellik, proje sunumlarında ve teknik değerlendirme süreçlerinde zaman kazanmanızı sağlar.

Souders-Brown eşitliği, aksiyal doğrultudaki sürüklenme kuvveti ile yerçekimi kuvvetinin dengelenmesi ilkesine dayanır. Bir gaz kabarcığı veya buhar akımı sıvı damlacıklarını yukarı doğru taşımaya çalışırken, yerçekimi bu damlacıkları aşağı çeker. Sistemdeki hidrodinamik dengeyi korumak için uygulanan temel Souders-Brown denklemi şu şekildedir: Burada sıvı yoğunluğu (PL) ile buhar yoğunluğu (PV) arasındaki fark, yerçekimi kuvvetinin etki edeceği net yoğunluk gradyanını oluşturur. Elde edilen bu maksimum izin verilen buhar hızı (V_max) değeri, akışkanın kolondaki boş kesit alanına göre hareketini ifade eder. Ancak sistemde iç dolgu elemanları veya poröz yapılar kullanılıyorsa, akış alanı daralacağı için görünür gözeneklilik oranı devreye girer. İkinci aşama hesaplamamızda gerçek hız şu formülle bulunur: Bu iki temel matematiksel model, proses ekipmanlarının sürüklenme (entrainment) yaşamasını önler ve distilasyon kolonu tasarımı aşamasında maksimum verimlilik ile minimum ekipman çapı dengesini kurmanıza yardımcı olur.

Gelişmiş Souders-Brown hesaplayıcımız, akışkanlar mekaniği ve kütle transferi uygulamalarının yoğun olduğu birçok farklı endüstriyel alanda kritik çözümler sunar:

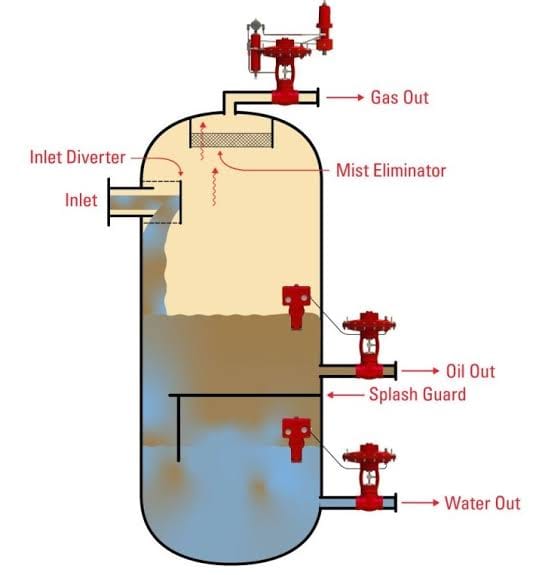

* Petrol ve Doğalgaz Rafinerileri: Ham petrol ayrıştırma ünitelerinde, dikey ve yatay sepatör tasarımı süreçlerinde gaz ve sıvı fazların birbirinden kusursuz şekilde ayrılmasını sağlar.
* Petrokimya Tesisleri: Reaktör çıkış hatlarında ve buhar sıvı ayrışması gerektiren flanşlı depolama sistemlerinde köpüklenme ve sıvı taşması risklerini minimize eder.
* Kimya Proses Mühendisliği: Dolgulu veya tepsili ayırıcı kap boyutlandırma projelerinde optimal kulesi çapı ve yüksekliği parametrelerini belirlemede kullanılır.
* Enerji ve Buhar Santralleri: Yüksek basınçlı buhar hatlarında akışkanlar mekaniği hesaplaması yaparak türbinlere sıvı damlacıklarının ulaşmasını engeller.

Hesaplama modülümüzü en doğru sonuçları alacak şekilde kullanmak için aşağıdaki parametreleri form alanlarına eksiksiz girmeniz gerekmektedir:

* Sıvı Yoğunluğu (PL) Parametresi: İşlem sıcaklığı ve basıncındaki sıvının kütlesel yoğunluğudur (örn. kg/m³). Doğal fizik kuralları gereği bu değer buhar yoğunluğundan büyük olmalıdır.
* Buhar Yoğunluğu (PV) Parametresi: Gaz veya buhar fazının çalışma koşullarındaki yoğunluk değeridir. Sıfırdan büyük pozitif bir sayı girilmelidir.
* Buhar Hızı Faktörü (K) Değeri: Kolon iç tasarımı, tepsi aralığı veya kullanılan mist eliminator (damla tutucu) tipine bağlı deneysel katsayıdır.
* Görünür Gözeneklilik Oranı: Kolon içerisindeki dolgu malzemesinin veya iç elemanların boşluk oranını temsil eder (0 ile 1 arasında değer alır, örn: 0.9).

Tüm değerleri girdikten sonra “Buhar Hızını Hesapla” butonuna basarak anında sonuçları görüntüleyebilir, yeni bir analiz için “Formu Temizle” seçeneğini kullanabilirsiniz.

Souders-Brown denklemi nedir ve ne amaçla kullanılır?
Souders-Brown denklemi, gaz-sıvı ayırıcı kaplarda gaz fazının sıvı damlacıklarını yukarı taşımasını önleyecek kritik buhar hızı sınırını hesaplamak için kullanılan ampirik bir mühendislik formülüdür.

Buhar hızı faktörü (K değeri) nasıl seçilmelidir?
Buhar hızı katsayısı (K); ayırıcının yatay veya dikey oluşuna, çalışma basıncına, demister (damla tutucu) bulunup bulunmadığına ve tepsi aralıklarına göre değişkenlik gösterir. Genellikle 0.03 ile 0.15 m/s arasında değerler alır.

Görünür gözeneklilik oranı hesaplamayı nasıl etkiler?
Gözeneklilik oranı, buharın geçtiği gerçek net alanı temsil eder. Gözeneklilik değeri düştükçe daralan alandan dolayı gerçek gözenek içi buhar hızı yükselir. Bu durum yerel türbülansları artırabilir.

Hesaplama esnasında hata mesajı alırsam ne yapmalıyım?
Sistemimiz hatalı veri girişini önleyen gelişmiş doğrulama kurallarına sahiptir. Eğer sıvı yoğunluğu buhar yoğunluğundan küçük veya eşit girilirse ya da negatif değerler kullanılırsa sistem güvenlik uyarısı verir. Girdilerinizi kontrol ederek fiziksel kurallara uygun pozitif değerler yazmalısınız.

Sıvı taşınması (entrainment) nedir ve nasıl önlenir?
Gaz akış hızının izin verilen maksimum sınırı aşması durumunda sıvı damlacıklarının gaz fazına karışarak sürüklenmesine entrainment denir. Hesaplanan izin verilen maksimum buhar hızı değerinin altında kalarak bu sorun tamamen önlenir.

Bu hesaplama sonuçlarını projemde doğrudan görsel olarak paylaşabilir miyim?
Evet, hesaplama tamamlandıktan sonra çıkan “Sonucu Paylaş” butonunu kullanarak çıktıları bir grafik kartı şeklinde indirebilir veya sosyal ağlarda paylaşabilirsiniz.

* Bu modül tarafından sunulan proses simülasyonu ve hesaplama çıktıları yalnızca bilgilendirme ve ön tasarım tahminleri amaçlıdır.
* Elde edilen veriler resmi mühendislik onayı yerine geçmez ve saha uygulamalarında doğrudan kullanılamaz.
* Tesis kurulumu ve ekipman imalatı öncesinde mutlaka alanında uzman bir proses mühendisi veya yetkili kimya mühendisliği danışmanlık firmasından teknik onay alınmalıdır.
