Y+ HESAPLAMA

Mühendislik dünyasında ve özellikle hesaplamalı akışkanlar dinamiği (CFD) çalışmalarında, akışın katı yüzeylerle etkileşime girdiği bölgelerin doğru bir şekilde modellenmesi hayati öneme sahiptir. Hazırladığımız bu gelişmiş y+ hesaplama modülü, tam da bu noktada devreye girerek sıvı veya gaz akışlarının katı cisimler etrafındaki davranışlarını analiz etmenizi sağlayan kritik bir ölçüm aracıdır. Aracımız, sisteme girdiğiniz temel fiziksel parametreleri işleyerek anında boyutsuz duvar mesafesi ve buna bağlı sürtünme değerlerini yüksek hassasiyetle karşınıza çıkarır.

Modern mühendislik projelerinde, uçak kanatlarının tasarımından otomotiv aerodinamiğine, boru içi sıvı transferlerinden rüzgar türbini analizlerine kadar her alanda CFD analizleri aktif olarak kullanılmaktadır. Bu analizlerin doğruluğu, oluşturulan çözüm ağının kalitesine bağlıdır. İşte y+ (y plus) değeri, bu ağ yapısı oluşturma (meshing) sürecinde ilk hücrenin duvara ne kadar yakın olması gerektiğini belirleyen en temel referans değeridir. Doğru bir sınır tabaka kalınlığı belirlemeden yapılan simülasyonlar, yüzeydeki sürtünmeyi, ısı transferini ve akış ayrılmasını yanlış hesaplayarak telafisi zor mühendislik hatalarına yol açabilir.

Bu pratik modül sayesinde, karmaşık türbülans modelleri ile çalışırken hangi ağ yoğunluğunu seçmeniz gerektiğini önceden görebilirsiniz. Duvarla temas eden viskoz alt tabakayı detaylı çözmek istiyorsanız veya daha pratik duvar fonksiyonları kullanmayı planlıyorsanız, hedeflediğiniz y+ değerine ulaşmak için gereken gerçek geometrik duvar mesafesini (y) saniyeler içinde hesaplayabilir, akışkanlar mekaniği projelerinizdeki hata payını sıfıra indirebilirsiniz. Aracımız, endüstriyel standartlara uygun şekilde aerodinamik testler ve simülasyon süreçlerinizi hızlandırmak üzere tasarlanmıştır.

Arka planda çalışan sistemimiz, dünyaca kabul görmüş klasik hidrodinamik yasalarını temel alan güvenilir bir algoritmik hesaplama mantığı kullanır. Bu sistemin kalbinde, akışkanın yüzeye uyguladığı kuvveti ve akışkanın viskoz özelliklerini birbirine bağlayan temel Navier-Stokes denklemleri bazlı basitleştirilmiş bağıntılar yer alır. Sistemin sorunsuz çalışabilmesi için dinamik viskozite, yoğunluk ve kayma gerilmesi gibi parametreler birbiriyle etkileşimli olarak işlenir.

İlgili hesaplamalar iki aşamalı bir matematiksel model üzerinden gerçekleştirilmektedir. İlk aşamada, duvardaki kayma gerilmesi (tau_w) ve akışkanın yoğunluğu (rho) kullanılarak sürtünme hızı (u_tau) elde edilir. İkinci aşamada ise, bu hız değeri diğer parametrelerle harmanlanarak nihai boyutsuz duvar mesafesi formülüne aktarılır. Yukarıda belirtilen formülasyon, simülasyon ağının viskoz alt tabaka içerisine düşüp düşmediğini kontrol etmenizi sağlar. Formüldeki oranlar, sürtünme hızının akışkan içindeki hız profili değişimini nasıl şekillendirdiğini gösterir. Sistemimiz, kullanıcının girdiği verileri anında bu denklemlere oturtarak, hiçbir veri kaybı yaşanmadan en doğru ve en temiz mühendislik hesaplamaları çıktısını sunar.

Doğru ve tutarlı bir akış analizi yapabilmek için modüldeki veri giriş alanlarının eksiksiz doldurulması gerekmektedir. Veri giriş kutularına ondalık sayılar girerken cihazınızın dil ayarına göre virgül veya nokta kullanabilirsiniz, sistemimiz otomatik değer düzeltme algoritması ile bunu kendiliğinden algılar.

* Yoğunluk ρ (kg/m³): Çalıştığınız akışkanın (su, hava, yağ vb.) birim hacimdeki kütlesini ifade eder. Suyun yoğunluğu yaklaşık 1000 kg/m³ iken, deniz seviyesindeki havanın akışkan yoğunluğu standart olarak 1.225 kg/m³ kabul edilir.

* Dinamik viskozite μ (Pa·s): Akışkanın kaymaya veya deformasyona karşı gösterdiği iç dirençtir. Hava için genellikle çok küçük bir değer (örn: 0.0000181) olup, sıvılarda sıcaklığa bağlı olarak büyük değişimler gösterir. Sistemin kinematik viskozite üzerinden değil, dinamik viskozite üzerinden işlem yaptığını unutmayınız.

* Duvar kayma gerilmesi τ_w (Pa): Akışkanın, üzerinden geçtiği katı yüzeye paralel yönde uyguladığı sürtünme kuvvetinin alansal değeridir. Bu değer doğrudan yüzey sürtünme katsayısı ve serbest akım hızından türetilebilir.

* Duvar mesafesi y (m): Sayısal simülasyon için kurguladığınız analiz ağındaki yüzeye en yakın ilk hücre merkezinin fiziksel mesafesidir (metre cinsinden). Çok hassas analizlerde bu değer mikron mertebelerinde olabilir.

Mühendislerin ve analiz uzmanlarının, CFD yazılımları kurgularken karşılaştığı temel soru işaretleri ve süreç optimizasyonu adına hazırladığımız detaylı yanıtlar aşağıdadır:

İdeal bir Y+ değeri kaç olmalıdır?

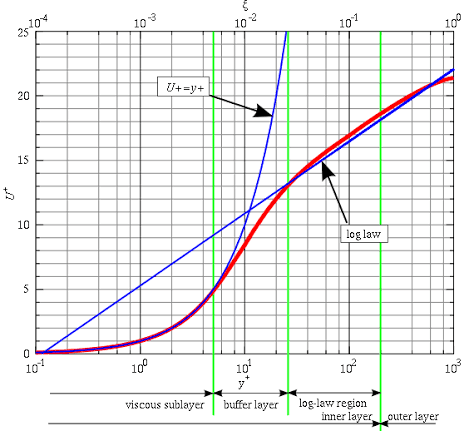

Bu sorunun cevabı tamamen seçtiğiniz türbülans modelleri ve çözmek istediğiniz fiziksel probleme bağlıdır. Eğer sınır tabakadaki akış davranışını (özellikle duvar sürtünmesi ve ısı transferi) en ince ayrıntısına kadar (Low-Re yaklaşımı) çözmek istiyorsanız (örneğin k-omega SST modeli ile), y+ değerinin 1 civarında veya 1’den küçük olması hedeflenir. Bu, ilk hücrenin doğrudan viskoz alt tabaka içerisinde kalmasını sağlar. Ancak hesaplama maliyetini düşürmek için duvar fonksiyonları kullanıyorsanız, y+ değerinin 30 ile 300 arasında (logaritmik bölge) tutulması tavsiye edilir. Y+ değerinin 5 ile 30 arasındaki tampon bölgeye düşmesinden genellikle kaçınılır.

Girdiğim fiziksel parametreler Y+ sonucunu nasıl etkiler?
Formül doğası gereği oldukça lineer bir etki gösterir. Sabit bir duvar kayma gerilmesi ve hız senaryosunda, kullanmakta olduğunuz akışkanın yoğunluğu ne kadar yüksekse y+ değeri o oranda artar. Aksine, dinamik viskozite değeri yüksek olan bal, yağ gibi daha yoğun kıvamlı akışkanlarda aynı uzaklık için hesaplanan boyutsuz mesafe değeri ciddi oranda düşecektir. Yüksek hızlı bir uçak profilindeki Reynolds sayısı arttıkça, sınır tabaka inceleceğinden, aynı y+ değerini tutturmak için ilk hücre boyutunu inanılmaz derecede küçültmeniz gerekir.

Hatalı bir duvar mesafesi (Y+) kullanırsam ne olur?
Sınır tabaka ayrılması öngörülerini ve akışın direnç (drag) hesaplarını tamamen yanlış bulursunuz. Özellikle aerodinamik bir araç veya uçak profili üzerinde çalışıyorsanız, duvar yakınındaki basınç gradyanı hatalı hesaplanır. Bu durum, yanlış hücre boyutu seçimi nedeniyle sanal ortamda üretilen sonuçların rüzgar tüneli testleri ile uyuşmamasına ve mühendislik projenizin başarısız olmasına yol açabilir. Çözüm ağı kalitesi (mesh quality) bir CFD analizinin kalbidir.

Duvar kayma gerilmesini (τ_w) analizden önce nasıl bulabilirim?
Analize başlamadan önce bu değeri kesin olarak bilmek genellikle zordur çünkü zaten analiz sonucunda bulunması gereken bir parametredir. Ancak pratik bir yaklaşım olarak düz levha teorilerinden yararlanılır. Literatürdeki yüzey sürtünme katsayısı (Cf) ampirik formülleri kullanılarak tahmini bir kayma gerilmesi hesaplanıp, tahmini bir ilk hücre kalınlığı ile yola çıkılır. Analiz çözüldükten sonra elde edilen gerçek türbülanslı akış sonuçlarındaki y+ değerleri kontrol edilir; eğer istenilen hedefin dışındaysa mesh yapısı yeniden güncellenerek analiz tekrarlanır (Mesh iterasyonu).

* Sayfamızda bulunan y+ hesaplama aracının sunduğu tüm çıktılar tamamen tahmini sonuçlar olup, teorik matematiksel formüllere dayanmaktadır ve bağlayıcı bir resmi veri yerine kesinlikle geçmez.
* Özellikle savunma sanayii, havacılık, otomotiv veya kritik endüstriyel tasarımları içeren ticari projelerinizden önce mutlaka yetkin bir mühendislik danışmanından veya alanında tecrübeli bir uzman görüşü alınız.
* Hesaplamalı akışkanlar mekaniği son derece karmaşık ve non-lineer (doğrusal olmayan) bir bilim dalı olduğu için, sadece bu sistem verileri referans alınarak üretilecek mekanik bileşenlerin sonuçları gerçek dünya test koşullarına göre farklılıklar gösterebilir.
