DİFRANSİYEL MİCROSTRİP EMPEDANS HESAPLAMA

Modern elektronik devre tasarımı süreçlerinde, sinyal bütünlüğünün korunması ve veri kayıplarının minimuma indirilmesi büyük bir öneme sahiptir. Bu bağlamda geliştirilen diferansiyel mikroşerit empedans hesaplama modülü; iletken kalınlığı, genişliği, substrat yüksekliği ve hatlar arası mesafeyi işleyerek mühendislere en doğru karakteristik empedans değerini sunar. PCB tasarımı yapan profesyonellerin sıklıkla ihtiyaç duyduğu bu araç, yüksek hızlı iletim hatlarının analiz edilmesinde kritik bir rol oynamaktadır.

Ayrıca, hesaplama işlemi başarıyla tamamlandıktan sonra arayüzde yer alan sonucu paylaş butonuna kolayca tıklayabilir, elde ettiğiniz verileri doğrudan görsel bir grafik formatına dönüştürerek dilediğiniz platformda veya ekip arkadaşlarınızla pratik bir şekilde paylaşabilirsiniz. Bu özellik, mühendislik hesaplama süreçlerinizde raporlama aşamalarını hızlandırmak ve dokümantasyonu optimize etmek için özel olarak tasarlanmıştır.

Bu gelişmiş hesaplama aracı, özellikle yüksek hızlı tasarım projelerinde, RF devre üretiminde ve karmaşık baskı devre kartı düzenlemelerinde katma değer sağlar. Empedans kontrolü yapılmadığı durumlarda ortaya çıkan sinyal yansımaları ve parazitler, veri iletişiminde hatalara yol açabilir.

Aşağıdaki senaryolarda bu modülü güvenle kullanabilirsiniz:

* Yüksek hızlı veri iletimi hatlarının ve çift yönlü iletim hatlarının planlanmasında,
* RF devre tasarımı aşamasında frekans kaybını önlemek amacıyla hat geometrisinin optimize edilmesinde,
* Analog ve dijital sistemler arasındaki geçiş bölgelerinde empedans uyumsuzluğu problemlerinin önüne geçilmesinde,
* Üretim öncesi prototipleme ve devre simülasyonu doğrulamalarında.

Modülün doğru ve hatasız sonuçlar üretebilmesi için her bir parametrenin eksiksiz girilmesi gerekir. Tasarım optimizasyonu için aşağıdaki parametre rehberini dikkate alabilirsiniz:

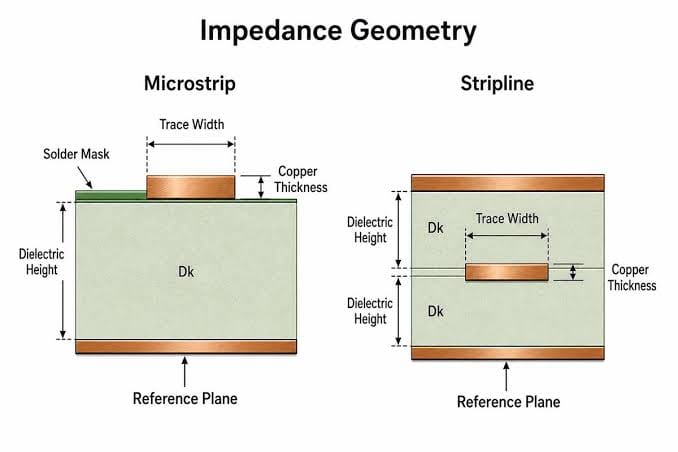

* Kalınlık (T): İletken bakır katmanının mil veya milimetre cinsinden dikey kalınlığını ifade eder. İletken kalınlığı empedans değerini doğrudan etkiler.
* Genişlik (G): İletken hatların üst yüzey genişliğidir. İletken genişliği sinyal akış kapasitesini belirler.
* Yükseklik (h): İletken ile referans toprak düzlemi arasındaki dielektrik malzemenin kalınlığıdır. Substrat yüksekliği akım dönüş yollarını şekillendirir.
* İz Ayrımı (d): Diferansiyel çifti oluşturan iki iletken arasındaki yatay mesafedir. Doğru bir iz ayrımı elektromanyetik etkileşimi sınırlar.
* Dielektrik Sabiti (Er): Kullanılan yalıtkan malzemenin elektriksel geçirgenlik katsayısıdır. Dielektrik sabiti dalga yayılım hızını belirler.

Sistemin arka planında çalışan algoritmik hesaplama yapısı, iletken geometrisi ile yalıtkan özelliklerini birleştirerek en hassas sonuçları üretir. Elektronik mühendisliği standartlarına uygun olarak geliştirilen bu altyapı, yüksek frekanslı sinyallerin davranışını modellemektedir. Yukarıdaki matematiksel denklemler çerçevesinde, sistem hatasız bir karakteristik empedans değeri hesaplar. Böylece sinyal bütünlüğü korunur ve elektromanyetik parazit riskleri en aza indirilir.

Diferansiyel mikroşerit empedans hesaplaması neden bu kadar önemlidir?
Yüksek hızlı veri yollarında hatların empedansının dengede tutulması, sinyal bozulmalarını önler. Sinyal kaybı yaşamamak ve veri bütünlüğünü korumak için bu hesaplama şarttır.

Dielektrik sabiti hesaplama sonuçlarını nasıl etkiler?
Kullanılan FR4 veya benzeri yalıtkan malzemelerin dielektrik sabiti arttıkça sinyal yayılım hızı yavaşlar ve empedans değeri düşer. Bu nedenle malzeme seçimi dikkatle yapılmalıdır.

İz ayrımı (d) değeri değiştirildiğinde ne olur?
İki hat arasındaki mesafe (iz ayrımı), kuple miktarını ve dolayısıyla diferansiyel empedansı doğrudan etkiler. Mesafe daraldıkça kapasitif etki artar.

Hesaplanan sonuçlar üretim ile tam uyumlu mu çalışır?
Modülümüz profesyonel standartlara dayanan mühendislik hesaplama yöntemlerini kullanır; ancak nihai üretim öncesi laboratuvar testleri ve devre simülasyonu ile teyit edilmesi önerilir.

* Bu araç tarafından sunulan hesaplamalar tahmini sonuçlar üretmektedir ve doğrudan resmi imalat verisi yerine geçmez.
* Kritik ve endüstriyel PCB projelerinizden önce mutlaka alanında uzman bir uzman görüşü alınız veya yetkili mühendislik departmanına danışınız.
* Çevresel faktörler, üretim toleransları ve malzeme kalitesine bağlı olarak pratik sonuçlar değişkenlik gösterebilir.
