CİVATA VİDA TORK VE SIKMA KUVVETİ HESAPLAMA

Mühendislik ve endüstriyel montaj süreçlerinde en kritik aşamalardan biri olan cıvataların sıkılması, sistemin güvenliği ve uzun ömürlü olması için hayati önem taşır. Bu profesyonel modül, mühendislerin, teknisyenlerin ve bakım personelinin cıvata sıkma torku değerlerini kullanarak bağlantı noktasında oluşan eksenel ön yükleme kuvveti (preload) miktarını saniyeler içinde ve hassas bir şekilde analiz etmesi için tasarlanmıştır. Doğru bir cıvata torklama işlemi yapılmadığında, sistem titreşim altında çözülebilir veya aşırı yüklenerek cıvata kopma hesaplama limitlerini aşabilir. Sistemimiz, metrik cıvata ölçüleri ve yüzeydeki sürtünme katsayısı parametrelerini baz alarak 8.8 cıvata tork değerleri veya 10.9 cıvata tork değerleri gibi hayati verileri raporlar.

Hesaplama sonucunda elde ettiğiniz verileri “Sonucu Paylaş” butonuna basarak anında profesyonel bir teknik analiz grafiği haline getirebilir, bu görsel raporu teknik sunumlarınızda veya dökümanlarınızda güvenle paylaşabilirsiniz. Maliyet optimizasyonu ve bağlantı güvenliği için cıvata hesaplama programı araçlarımız endüstri standartlarını karşılamaktadır.

Sistemimiz, makine mühendisliği literatüründe standart kabul edilen tork-kuvvet ilişkisi algoritmalarını kullanır. Uygulanan torkun büyük bir kısmı sürtünme tarafından emilirken, kalan enerji cıvatanın uzamasını sağlar. Bu matematiksel denklemler ışığında bağlantının emniyet katsayısı belirlenir. Yukarıdaki algoritmik hesaplama yapısında; F Newton (N) cinsinden eksenel kuvveti, T uygulanan torku (Nm), K yüzey sürtünme faktörünü ve d cıvatanın nominal çapını ifade eder. Bu mühendislik hesaplamaları, özellikle yüksek mukavemetli cıvatalar için kritik önem taşır.

Hangi cıvatanın kaç Nm torkla sıkılması gerektiğini bilmek montaj güvenliğinin temelidir. Aşağıdaki cıvata tork tablosu, hafif yağlı yüzeyler (K=0.14) için standart cıvata tork değerleri çizelgesidir. Bu veriler, 8.8 cıvata tork değerleri, 10.9 cıvata tork değerleri ve 12.9 cıvata tork değerleri için referans niteliğindedir.

Cıvata Çapı	8.8 Kalite (Nm)	10.9 Kalite (Nm)	12.9 Kalite (Nm)
M4	3.0 Nm	4.4 Nm	5.1 Nm
M5	5.9 Nm	8.7 Nm	10 Nm
M6	10 Nm	15 Nm	18 Nm
M8	25 Nm	36 Nm	43 Nm
M10	49 Nm	72 Nm	84 Nm
M12	85 Nm	125 Nm	145 Nm
M14	135 Nm	200 Nm	235 Nm
M16	210 Nm	310 Nm	365 Nm
M18	300 Nm	430 Nm	500 Nm
M20	425 Nm	610 Nm	710 Nm
M22	580 Nm	820 Nm	960 Nm
M24	730 Nm	1050 Nm	1220 Nm
M27	1100 Nm	1550 Nm	1800 Nm
M30	1450 Nm	2100 Nm	2450 Nm

*Tablodaki değerler genel kullanım içindir. Özel kaplamalı veya farklı yağlılık durumuna sahip bağlantı elemanları için yukarıdaki modülü kullanarak katsayıyı değiştirmeniz önerilir.

Modülü hatasız kullanmak için aşağıdaki parametreleri doğru girdiğinizden emin olun:

* Cıvata Çapı: Listeden montajda kullanılan cıvata çapını seçin. Metrik cıvata ölçüleri arttıkça tork ihtiyacı da artar.
* Sıkma Torku (Nm): Tork anahtarı ile uyguladığınız veya tablodan belirlediğiniz tork değerini girin. Cıvata torklama tablosu değerlerine sadık kalmak önemlidir.
* Sürtünme Katsayısı (K): Kuru çelik için 0.20, standart montaj için 0.15, yüksek kalite yağlama için 0.10 seçilmelidir. Bu değer cıvata torklama başarısını %50 etkileyebilir.

Cıvata tork tablosu neden önemlidir?
Her cıvata kalitesinin (8.8, 10.9 vb.) dayanabileceği bir maksimum gerilme sınırı vardır. Cıvata tork tablosu, malzemenin akma sınırı değerini aşmadan, güvenli ve stabil bir ön yükleme kuvveti ile sıkılmasını sağlar. Tablolara uyulmazsa, cıvata kopma hesaplama limitleri aşılabilir ve bağlantı elemanı ansızın kırılabilir.

8.8 ve 10.9 cıvata tork değerleri arasındaki fark nedir?
Bu rakamlar cıvata mukavemet sınıfları değerlerini ifade eder. 10.9 cıvata, 8.8’e göre çok daha yüksek bir çekme ve akma dayanımına sahiptir. Bu nedenle, 10.9 cıvatanın aynı ön yükleme kuvvetini sağlaması için gereken tork miktarı çok daha fazladır. Örneğin, M12 8.8 cıvata 85 Nm ile sıkılırken, M12 10.9 cıvata 125 Nm tork gerektirir.

A2 70 paslanmaz cıvata tork değerleri çelikle aynı mıdır?
Hayır, paslanmaz çeliklerin mekanik özellikleri karbon çeliklerinden farklıdır. A2-70 cıvata tork değerleri, korozyon direnci yüksek olmasına rağmen, 8.8 kalite çelik cıvatalara kıyasla daha düşüktür ve “kaynama” (galling) riskinden dolayı daha hassas hesaplanmalıdır.

Tork anahtarı kullanmak zorunlu mu?

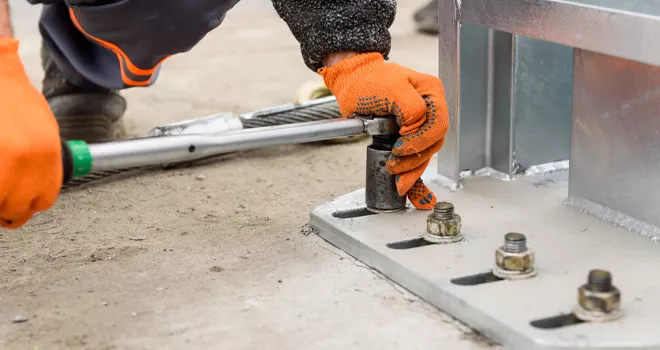

Kesinlikle evet. El yordamıyla veya standart anahtarlarla yapılan sıkmalarda cıvata sıkma torku standardı asla tutturulamaz. Bu durum ya gevşemeye ya da cıvatanın hasar görmesine yol açar. Profesyonel cıvata torklama süreçlerinde kalibre edilmiş tork anahtarları kullanılmalıdır.

Cıvata kafasındaki rakamlar ne anlama gelir?
Bu rakamlar cıvatanın kalite sınıfını gösterir. İlk rakam (Örn: 8), çekme dayanımının 1/100’ünü MPa cinsinden verir (800 MPa). İkinci rakam (Örn: 8), akma sınırının çekme dayanımına oranını verir (%80). Bu veriler cıvata mukavemet hesaplama ve maliyet optimizasyonu için temel teşkil eder.

* Bu modül tarafından sağlanan cıvata tork hesaplama verileri matematiksel modellemeye dayalı tahmini sonuçlar olup resmi bir mühendislik onayı yerine geçmez.
* Kritik bağlantı noktaları, güvenlik gerektiren sistemler veya otomotiv torklama süreçlerinde mutlaka ilgili ekipman veya araç üreticisinin spesifik tork değerleri uygulanmalıdır.
* Platformumuz, yanlış torklama işlemlerinden veya ekipman hatalarından doğabilecek zararlardan sorumlu tutulamaz; teknik işlemler için mutlaka bir uzman teknisyen desteği alınmalıdır.
