KİRİŞ SAPMA HESAPLAMA

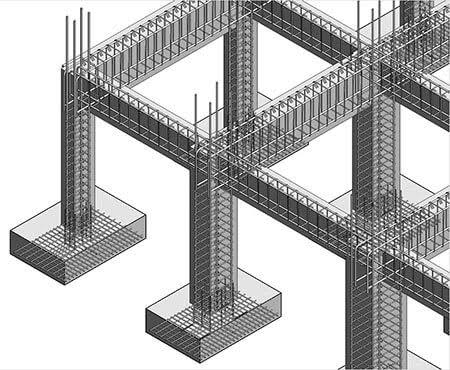

İnşaat mühendisliği ve statik analiz süreçlerinde, yapı elemanlarının güvenliği ve konfor şartlarını sağlaması en kritik aşamadır. Geliştirmiş olduğumuz kiriş sapma hesaplama aracı, üzerine noktasal yük binen taşıyıcı elemanların yük altındaki davranışını dakikalar içinde analiz etmenizi sağlar. Statik projelerde sıklıkla karşılaşılan maksimum çökme miktarı ve eğilme rijitliği değerlerini, karmaşık matematiksel matrisler ve integral denklemleriyle boğuşmadan hızlıca elde edebilirsiniz. Yapı elemanının maruz kaldığı noktasal yük (P) karşısında göstereceği sehim toleransını bilmek, hem projenizin yapı denetim süreçlerinden sorunsuz geçmesini sağlar hem de uzun vadede yapısal hasarları engeller.

Bu modül, betonarme, ahşap veya çelik kiriş sehimi analizlerinde kullanılmak üzere esnek bir altyapıya sahiptir. Malzemenin mekanik özelliğini temsil eden elastikiyet modülü (E) ve kesit geometrisini belirleyen alan atalet momenti (I) değişkenlerini harmanlayarak yüksek hassasiyetli sonuçlar üretir. Taşıyıcı sistemlerin yük taşıma kapasitesi sınırlarını aşmadan, mukavemet standartlarına uygun olarak tasarlanması için bu statik hesaplama aracı vazgeçilmez bir yardımcı dijital mühendislik çözümüdür.

Hesaplama işlemini tamamladıktan sonra, sistemin sunduğu en büyük avantajlardan biri olan yenilikçi paylaşım altyapısını kullanabilirsiniz. Elde ettiğiniz tüm teknik verileri ve grafiksel analiz çıktılarını sonucu paylaş butonu aracılığıyla anlık olarak görsel bir rapor şeklinde dışarı aktarabilirsiniz. Bu özellik sayesinde, hazırladığınız kiriş sehim analizi grafik formatında doğrudan iş ortaklarınıza, şantiye şeflerine veya proje onay mercilerine dijital platformlar üzerinden hızlıca ulaştırılabilir.

Arka planda çalışan algoritmik hesaplama sistemi, mukavemet ve yapı statiği derslerinde kullanılan klasik Bernoulli-Euler kiriş teorisine dayanmaktadır. Sistem, sehim miktarını hesaplarken sınır şartlarını göz önünde bulundurarak iki farklı ana mekanik modeli temel alır. İlk model olan basitçe desteklenmiş kiriş durumunda, tam orta noktadan uygulanan tekil yükün meydana getirdiği sehim formülü şu şekildedir: Eğer seçilen taşıyıcı eleman bir ucu ankastre, diğer ucu boşta olan bir konsol kiriş modeliyse ve yük serbest uca uygulanıyorsa, sistem kinematik denklemleri değiştirerek şu matematiksel bağıntıyı devreye sokar: Yukarıdaki matematiksel denklemler çözülürken sistem öncelikle birim dönüştürme işlemlerini yürütür. Kullanıcıdan alınan kilonevton (kN) cinsinden yükler Nevton (N) birimine, santimetreküp veya santimetre üzeri dört cinsinden girilen kesit değerleri metre üzeri dört (m⁴) birimine otomatik olarak dönüştürülür. Formüldeki payda kısmını oluşturan ve malzemenin eğilmeye karşı direncini gösteren eğilme rijitliği (EI) değeri de aynı mekanik yaklaşımla kNm² cinsinden hesaplanarak çıktı ekranına yansıtılır. Bu sayede manuel hesaplarda yapılan birim karmaşası ve hata riski tamamen ortadan kalkar, kesit mukavemeti optimizasyonu en doğru verilerle gerçekleştirilir.

Modülün kusursuz ve doğru sonuçlar vermesi için arayüzde bulunan giriş alanlarının mantığını ve hangi birimlerin kullanılması gerektiğini bilmek son derece önemlidir. Aşağıda, sistemde yer alan hesaplama parametreleri ve bunların yapısal mühendislikteki karşılıkları detaylıca listelenmiştir:

* Kiriş Tipi: Yapının mesnetlenme biçimidir. İki ucu mafsallı/sabit oturuyorsa “Basitçe desteklenmiş kiriş”, bir duvardan ankastre çıkıntı yapıyorsa “Konsol kiriş” seçeneği işaretlenmelidir.

* Kanat Açıklığı Uzunluğu (L) [m]: İki mesnet arasındaki net mesafeyi veya konsolun serbest boyunu metre cinsinden ifade eder. Sapma miktarını kübik derecede etkilediği için en kritik geometrik veri girişidir.

* Noktasal Yük (P) [kN]: Kiriş üzerine dikey olarak etki eden tekil kuvvet değeridir. Projenizdeki yük analizlerinden elde edilen kilonevton birimindeki kuvvet buraya yazılmalıdır.

* Elastikiyet Modülü (E) [GPa]: Malzemenin yük altındaki elastik şekil değiştirme direncidir. Örneğin, standart bir yapısal çelik için bu değer 200 GPa, beton sınıfları için genellikle 25-35 GPa aralığındadır. Malzeme mukavemet katsayısı olarak da bilinir.

* Alan Atalet Momenti (I) [cm⁴]: Kesit geometrisinin eğilmeye karşı gösterdiği direnç formudur. Kullanılan I, H, U profilin veya dikdörtgen kesitin teknik tablolarından (kataloglarından) alınan santimetre üzeri dört cinsinden değerdir.

Kiriş sapma (sehim) hesabı neden önemlidir ve sınır değerleri nelerdir?
Yapı elemanlarında aşırı sehim oluşması, döşemelerde çatlaklara, mimari kaplamaların hasar görmesine ve yapıyı kullanan insanlarda psikolojik güvensizlik hissine yol açar. Yönetmeliklere göre çelik ve betonarme elemanlarda sehim sınırı genellikle açıklığın belli bir oranına (örneğin L/360 veya L/240) sınırlandırılmıştır. Bu sehim tolerans limiti aşılmamalıdır.

Çelik profil seçerken atalet momenti değerini nereden bulabilirim?
Kullanacağınız IPE, NPI, HEA veya HEB gibi standart çelik yapı profillerinin alan atalet momenti (I) değerleri, üretici fabrikaların yayınladığı profil kesit tablolarında yer alır. Hesaplama yaparken kuvvet eksenine göre doğru atalet değerini (genellikle Ix) seçtiğinizden emin olmalısınız.

Malzemenin elastikiyet modülü değişirse sapma miktarı nasıl etkilenir?
Mekanik formülasyona göre elastikiyet modülü (E) ile maksimum çökme miktarı ters orantılıdır. Malzemenin rijitliği arttıkça (örneğin ahşaptan çeliğe geçildiğinde) sapma miktarı doğrusal olarak azalacaktır. Bu durum taşıyıcı sistemlerin yapısal performansını doğrudan belirler.

Hesaplama sonrasında grafiği nasıl paylaşabilirim?
Sistemimiz üzerinden verileri girip hesapla butonuna bastıktan sonra karşınıza gelen sonuç ekranının hemen altında bulunan sonucu paylaş butonu ile hesaplama detaylarını içeren özel tasarım şablonunu ve grafik analiz sonucunu tek tıkla cihazınıza indirebilir veya link olarak paylaşabilirsiniz.

* Bu dijital platformda yapılan kiriş sapma ve sehim analizleri tamamen tahmini sonuçlar sunmaktadır ve resmi imza/onay süreçlerinde tek başına veri yerine geçmez.

* İnşaat ve imalat projelerinizin statik güvenliği, can ve mal emniyeti açısından dinamik yükler, burkulma ve sehim hesapları için mutlaka yetkin bir inşaat mühendisi veya statik proje uzmanı ile çalışmalı, resmi mühendislik hesap raporlarını esas almalısınız.

* Malzeme katsayıları, zamana bağlı deformasyonlar (betonda sünme ve rötre gibi) ve şantiye ortamındaki ortam koşulları gerçek yapı davranışlarında sapmalara neden olabileceğinden, sistem sonuçları sadece ön tasarım ve ön kontrol amaçlı değerlendirilmelidir.
