KİRİŞ YÜKÜ HESAPLAMA

İnşaat mühendisliği ve yapı statiği süreçlerinde, yapı elemanlarının güvenliği doğrudan maruz kaldıkları kuvvetlerin doğru analiz edilmesine bağlıdır. Geliştirdiğimiz kiriş yükü hesaplama modülü, basit mesnetli bir kiriş üzerine etki eden tekil yüklerin taşıyıcı sistem üzerindeki etkilerini anlık olarak analiz etmek için tasarlanmıştır. Bu dijital araç sayesinde, yapı üzerindeki statik yük analizi süreçlerini karmaşık tablolara ihtiyaç duymadan saniyeler içinde tamamlayabilirsiniz. Sistem, girdiğiniz teknik verilere dayanarak taşıyıcı elemanların uç noktalarında oluşan mekanik tepkileri anında hesaplar.

Hesaplama işlemini tamamladıktan sonra, arayüzde yer alan entegre dinamik özellikler sayesinde elde ettiğiniz verileri hızlıca raporlayabilirsiniz. Hesaplama panelinin hemen altında bulunan sonucu paylaş butonuna basarak, ulaştığınız teknik verileri direkt olarak görsel bir grafik şeklinde çıktı alabilir, mühendislik raporlarınıza ekleyebilir veya çalışma arkadaşlarınıza istediğiniz dijital mecrada anlık mesajlaşma ya da e-posta yoluyla iletebilirsiniz. Bu görselleştirme altyapısı, şantiye ortamında ya da ofis toplantılarında taşıma kapasitesi hesaplama sonuçlarını çok daha anlaşılır kılmaktadır.

Bu dijital modül, yapı sektöründeki profesyonellerden yapısal analiz eğitimi alan öğrencilere kadar geniş bir kitleye hitap etmektedir. Özellikle şu operasyonel süreçlerde kritik faydalar sağlar:

* Betonarme Projelendirme: Tasarım aşamasındaki yapıların kiriş yükü hesabı ve moment dağılımlarının ön fizibilite çalışmalarında hız kazandırır.
* Mevcut Yapıların Kontrolü: Tadilat veya kullanım amacı değişikliği nedeniyle eklenen bir tuğla duvar yükü hesabı veya endüstriyel ekipman ağırlığının mevcut sisteme etkisini görmede etkilidir.
* Çelik Konstrüksiyon Tasarımı: Çelik yapılarda sıkça kullanılan i profil yük taşıma hesabı ve kare profil yük taşıma hesabı öncesinde mesnetlerde oluşacak maksimum reaksiyon kuvvetlerini belirlemede yol gösterir.
* Şantiye Uygulamaları: Sahada anlık olarak değişen yükleme senaryolarına karşı güvenli yük taşıma sınırı değerlerinin hızlıca doğrulanmasını sağlar.

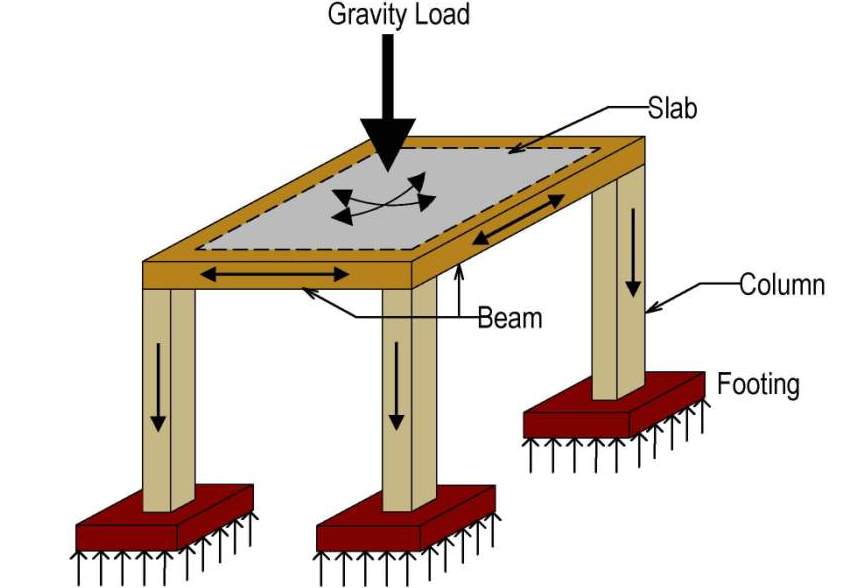

Modülün arkasında çalışan mekanik altyapı, klasik statik denge denklemlerine dayanmaktadır. Rijit bir gövdenin statik dengede kalabilmesi için toplam dikey kuvvetlerin ve herhangi bir noktaya göre alınan toplam momentlerin sıfıra eşit olması gerekir. Sistemimiz, algoritmik hesaplama mimarisini bu evrensel fizik kuralları üzerine inşa etmiştir.

Basit mesnetli bir kirişte, sol mesnet A ve sağ mesnet B olarak kabul edildiğinde, A mesnedinden belirli bir x uzaklığındaki F tekil yükünün oluşturduğu mesnet reaksiyon kuvvetleri şu matematiksel formüllerle doğrulanmaktadır: Yukarıdaki matematiksel denklemler ışığında çalışan sistem, kiriş üzerindeki kuvvet dengesini milimetrik olarak analiz eder. Bu yaklaşımla, yapı elemanlarında oluşabilecek kesme kuvveti ve eğilme momenti grafiklerinin altyapısı hazırlanarak maksimum maliyet optimizasyonu ve maksimum yapı güvenliği hedeflenmektedir.

Hesaplama modülünün doğru sonuçlar üretebilmesi için giriş alanlarına teknik standartlara uygun verilerin girilmesi gerekmektedir. Panelde yer alan hesaplama parametreleri şu şekildedir:

* Kiriş Uzunluğu, L (m): Analiz edilecek taşıyıcı elemanın iki mesnet noktası arasındaki net açıklığı metre cinsinden ifade eder. Sisteme sıfır veya negatif değer girilemez.
* Yük Miktarı, F₁ (kN): Kiriş üzerine dikey olarak etki eden tekil kuvvetin kilonewton cinsinden büyüklüğüdür. Yapı dinamiğinde 1 kN, yaklaşık 100 kg’lık bir kütleye denk gelen yerçekimi kuvvetini temsil eder.
* A Desteğinden Uzaklık, x₁ (m): Uygulanan tekil yükün sol uçta bulunan başlangıç mesnedine (A desteği) olan yatay mesafesidir. Bu değer, toplam kiriş uzunluğundan büyük olamaz.

Pratik Kullanım Adımları: İlk olarak kirişinizin toplam açıklığını ilgili alana yazın. Ardından elemanın taşıyacağı dikey kuvveti kN biriminde girin. Son olarak bu yükün sol mesnete olan mesafesini belirleyip “Hesapla” butonuna tıklayın. Temizlemek istediğinizde “Temizle” butonuyla tüm alanları sıfırlayabilirsiniz.

Kiriş yüksekliği nasıl hesaplanır?
Betonarme yapılarda kiriş yüksekliği hesaplama işlemi, plandaki net kiriş açıklığına göre belirlenir. Türk Standartları (TS 500) gereğince, basit mesnetli betonarme kirişlerde minimum yükseklik, net açıklığın 1/10’undan az olamaz. Örneğin 5 metre açıklığa sahip bir eleman için yükseklik en az 50 cm seçilmelidir. Ayrıca sehim (sarkma) sınırlarının aşılmaması için bu geometrik koşul hayati önem taşır.

25-50 kiriş ne demek?
Bu tanım, bir kirişin enkesit boyutlarını santimetre cinsinden ifade eder. İlk sayı olan 25 elemanın genişliğini (b_w = 25 cm), ikinci sayı olan 50 ise döşeme dahil toplam yüksekliğini (h = 50 cm) gösterir. Sektörde 25-50 kiriş kesiti, konut tipi binalarda çerçeve sistem oluştururken en sık tercih edilen standart boyutlar arasında yer almaktadır.

Duvar yükü nasıl hesaplanır?
Yapısal analizde duvar yükü nasıl hesaplanır sorusunun cevabı, kullanılan malzemenin birim hacim ağırlığına ve duvarın boyutlarına bağlıdır. Formül genel olarak; Duvar Yüksekliği x Duvar Kalınlığı x Malzemenin Birim Hacim Ağırlığı şeklindedir. Örneğin, 2.80 m yüksekliğinde, 20 cm kalınlığında ve 10 kN/m³ birim ağırlığa sahip bir tuğla duvar yükü hesabı yapıldığında, kirişe etki eden yayılı yük yaklaşık olarak 5.6 kN/m olarak bulunur. Bu değerler ideCAD duvar yükü hesabı ve benzeri mühendislik yazılımlarında otomatik olarak da tanımlanabilmektedir.

Kiriş kaç cm olmalı?
Bir kirişin genişliği yürürlükteki deprem yönetmeliklerine göre en az 25 cm olmak zorundadır. Yükseklik ise yukarıda belirtilen açıklık kuralına göre belirlenmekle birlikte asgari 30 cm olmalıdır. Ancak yüksek katlı binalarda veya geniş açıklıklı ticari yapılarda projenin statik gereksinimlerine göre bu boyutlar çok daha yüksek değerlere ulaşabilir.

C 25 C 30 farkı nedir?
Bu iki terim, betonun silindir basınç dayanımını megapaskal (MPa) cinsinden ifade eden sınıflardır. C25 beton, 28 günlük tasarım ömrü sonunda santimetrekare başına minimum 250 kg (25 MPa) basma kuvvetine dayanabilirken, C30 beton ise 300 kg (30 MPa) kuvvete dayanır. C30 beton, C25’e göre daha yüksek mukavemete, daha az geçirgenliğe ve daha yüksek durabiliteye sahiptir; bu nedenle modern projelerde deprem güvenliği için daha çok tercih edilir.

C25 beton kaç ton yük taşır?
Tek başına bir beton sınıfının doğrudan kaç ton yük taşıyacağı söylenemez; çünkü taşıma kapasitesi betonun döküldüğü elemanın enkesit alanına, içerisindeki çelik donatı (nervürlü demir) miktarına ve maruz kaldığı kuvvete (moment, kesme, eksenel yük) bağlıdır. Ancak teorik olarak saf basınç altında 1 metrekarelik C25 beton kütlesi eksenel olarak yaklaşık 2500 ton kuvvete kırılma aşamasında direnç gösterebilir. Mühendislik tasarımlarında ise güvenlik katsayıları devreye girerek bu yük taşıma kapasitesi hesaplama sınırları güvenli bölgeye çekilir.

İ profil ve kare profil yük taşıma kapasiteleri neleri etkiler?
Çelik yapılarda kullanılan malzemelerin geometrik formları mukavemeti doğrudan etkiler. Çelik yapılarda i profil yük taşıma hesabı yapılırken güçlü eksendeki atalet momenti yüksek olduğu için eğilme yükleri altında mükemmel performans elde edilir. Burulma veya çift eksenli eğilme durumlarında ise kare profil yük taşıma hesabı geometrik simetrisi sayesinde daha stabil sonuçlar sunar. Endüstriyel tesislerde geniş açıklıkları geçmek için ise ağırlığı azaltılmış özel geometrik tasarımlı petek kiriş hesabı yapılarak çelik malzeme tasarrufu sağlanır.

* Bu modül tarafından yapılan tüm teknik hesaplamalar tahmini sonuçlar sunmaktadır ve nihai imalat veya uygulama verisi yerine geçmez.
* Sistem üzerinde elde edilen veriler resmi, hukuki veya ticari projelerde doğrudan kaynak olarak gösterilemez.
* Yapı güvenliği, can ve mal emniyeti açısından ticari imalat ve inşaat işlemlerinizden önce mutlaka alanında uzman bir inşaat mühendisi ile çalışmalı, yapısal analiz raporlarını onaylatmalısınız.
* Hesaplama sistemi mekanik modelleri basitleştirilmiş senaryolar üzerinden çalıştırmakta olup, gerçek şantiye koşullarındaki malzeme kusurları ve ortam şartları sonuçları değiştirebilir.
